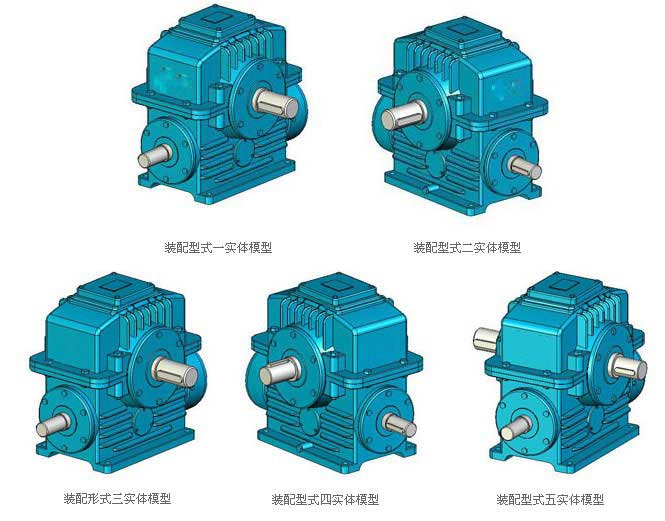

TPU平面二包蝸輪減速機

一、概述

TP系列平面包絡環面蝸桿減速器（JB/T9051-199-）為平面一次包絡蝸桿傳動，傳動TPU、TPS、TPA三種形式，適合于冶金、礦山、起重、運輸、建筑、石油、化工、航天、航海設備或精密傳動的減速傳動。

工作條件：蝸桿轉速不超過1500r/min；工作環境溫度為+40-40。C，當工作環境溫度0。C以下時，啟動前潤滑油必須加熱到0。C以上，或采用低凝固點的潤滑油；當環境溫度超過40。C時，需采取強迫冷卻措施。



二、型號

該減速器系列有四種型式：TPG、TPU、TPA、TPS 其中TP-平面包絡環面蝸桿組合為

A：TPG-通用型平面包絡環蝸桿減速器，蝸桿可在蝸輪之上、之下、水平之側或垂直在側

B：TPA-蝸桿在蝸輪之上的平面包絡環面蝸桿減速器。

C：TPU-蝸桿在蝸輪之下的平面包絡環面蝸桿減速器。

D：TPS-蝸桿在蝸輪之側的平面包絡環面蝸桿減速器。

三、型號及傳動比

型號		中心距a
TPG	第一系列	80	100	—	—	—	—	—	—	—	—	—	—	—
	第二系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	第一系列	125	—	160	—	200	—	250	—	315	—	400	—	500
	第二系列	—	140	—	180	—	224	—	280	—	355	—	450	—

注：優先選用第一系列，表中第二系列的中心距僅提出型式規格。

減速器的公稱傳動比i

型 號	TPG TPU TPS TPA
公稱傳動比i	10	12.5	16	20	25	31.5	40	50	63

蝸桿螺旋線方向為右旋。
